Dos nuevos transmisores montados en calibre para micrómetros Mitutoyo, ambos con envío el 1 de octubre.
This post is also available in:
Durante veinte años, poner un transmisor MicroRidge en un calibre ha significado dos piezas: un transmisor y un conector específico para el calibre. Esa arquitectura funciona, está probada en campo en más de 3.500 dispositivos y no la vamos a retirar. Pero siempre ha tenido un coste que aparece en los mismos tres lugares. Dos líneas en cada orden de compra. Dos artículos en el almacén de herramientas para cada repuesto. Y un cable corto que es, mecánicamente, lo más probable que falle en el conjunto.
El Shape Transmitter elimina los tres. Es un componente único que se monta directamente en el puerto de salida SPC del calibre. Sin cable. Sin conector independiente que seleccionar o almacenar. Un solo número de pieza.

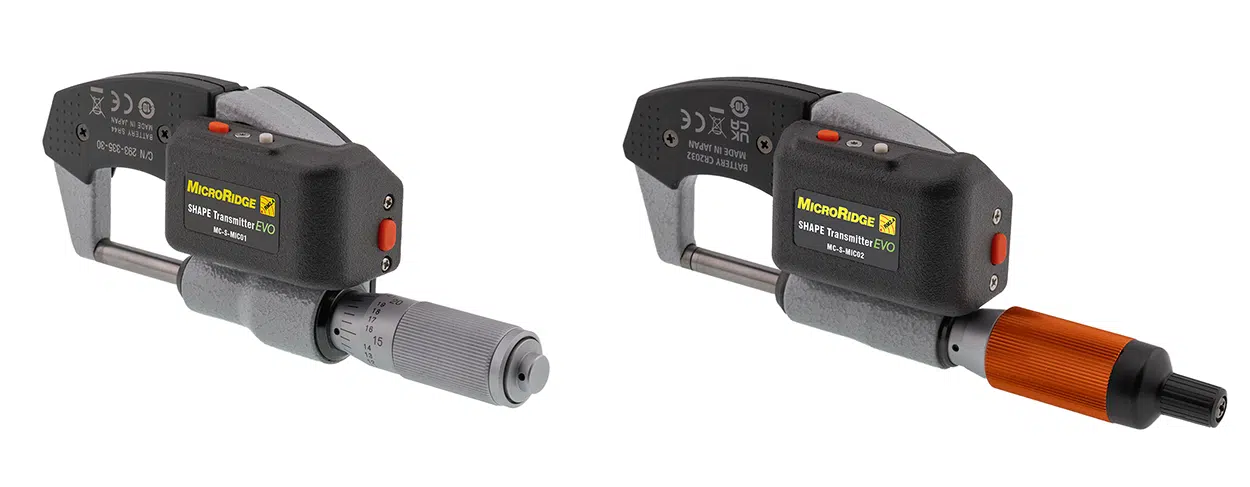

Lanzamos con dos modelos, ambos disponibles ahora y ambos con envío el 1 de octubre:
Ambos cuestan $365.
La forma obvia de construir un transmisor montado en calibre es centrarse en el transmisor, encapsularlo y fijarlo. Con Shape, empezamos en otro sitio: ¿qué hace la mano del operario y qué está en medio?
La respuesta es una carcasa en forma de L que envuelve el marco del micrómetro en lugar de situarse encima o debajo de él. Esa geometría hace cuatro cosas a la vez.
Mejora el agarre del propio calibre. El marco de un micrómetro es curvo, y en un entorno húmedo o aceitoso es resbaladizo. El perfil del transmisor y sus esquinas redondeadas dan a la mano algo que sujetar. Los operarios que han probado nuestros prototipos dicen sistemáticamente que el calibre es más fácil de sostener con el transmisor montado que sin él.
Se mantiene fuera de la zona de medición. El transmisor no se extiende hacia la región del yunque y el husillo, no hace sombra sobre la pieza y no obstruye el tambor, el trinquete, el bloqueo del husillo ni la pantalla y los botones propios del calibre. Nada de cómo se configura o se toma una medición cambia. Es cómodo de usar con una mano, fácil con dos, y aún puede utilizarse con soportes para micrómetros.
Protege los LED de estado. La iluminación de planta, especialmente la iluminación cenital de alta intensidad en áreas de inspección y células de mecanizado, anula los LED indicadores montados en superficie. Los operarios acaban haciendo una pantalla con la mano sobre el calibre para ver si una lectura se ha transmitido. Colocamos las dos guías de luz bicolor en la esquina interior de la L, donde la carcasa proyecta una sombra natural sobre ellas. Mismos LED, mismo brillo, legibles bajo una iluminación que anularía un LED expuesto.
Es resistente. La carcasa es de Nylon 12 texturizado, un polímero de ingeniería resistente con buena resistencia química y al impacto, y el acabado superficial proporciona tracción en lugar de deslizamiento.
El Shape Transmitter tiene dos botones de lectura naranjas en diferentes caras de la carcasa. Esta es una decisión deliberada que resuelve dos problemas distintos.
Orientación. Un micrómetro no siempre se sostiene de la misma manera. Puede estar en la mano del operario, sujeto en un soporte o fijado de modo que una cara del transmisor quede obstruida. Un botón dicta una ergonomía. Dos botones en diferentes caras permiten al operario activar una lectura desde cualquier posición que la configuración permita realmente, sin reposicionar el calibre y sin perturbar la medición.
Redundancia. Los botones son el elemento mecánico de mayor ciclo en cualquier transmisor de calibre. Son la pieza que se desgasta. Si uno deja de responder, el segundo mantiene el calibre en servicio, lo que marca la diferencia entre terminar el turno y una parada no planificada.
Las juntas de la carcasa y los tres botones de silicona están sellados contra la entrada de polvo y líquidos. La interfaz de montaje al calibre es una superficie plana para la junta SPC del micrómetro. La intención de diseño es preservar la protección ambiental de los micrómetros a prueba de refrigerante en los que se montan.
Aún no hemos completado las pruebas IP formales del módulo, por lo que describimos la construcción en lugar de reclamar una clasificación. Cuando las pruebas estén terminadas, publicaremos los resultados.
El Shape Transmitter ejecuta los mismos componentes internos que el Mini Mobile Module EVO, lo que significa el mismo rendimiento de batería: más de 800.000 lecturas con una sola CR2032 estándar, tanto en modo de lectura estándar como continua, o de 3 a 5 años de servicio. Sin celda propietaria, sin interruptor de encendido, sin consumo en espera.
Ambos Shape Transmitters se envían con TriggerSync, parte de la MobileCollect EVO API. Permite que su software SPC solicite una lectura bajo demanda en lugar de esperar a que se pulse un botón, y ejecute un ciclo TIR remoto que devuelve recuento, mínimo, máximo y rango como un único resultado.
El MC-S-MIC02 va más allá. Dado que el MDE QuantuMike se comunica a través de la interfaz Digimatic S1 de Mitutoyo, también admite GageSync, que abre un canal bidireccional hacia el propio calibre.
Eso importa más de lo que parece. En un despliegue inalámbrico convencional, el registro de medición lleva un número de canal, y un canal identifica un transmisor, no un calibre. Todo lo que viene después es una suposición sobre qué calibre estaba en ese transmisor en ese momento, y la suposición sobrevive hasta que alguien intercambia un calibre entre instalaciones o pone un repuesto en servicio sin actualizar una hoja de cálculo. GageSync consulta al calibre el número de serie real y las fechas de calibración y las añade a la lectura, de modo que su software puede rechazar una lectura de un calibre fuera de calibración en el momento de la recogida, en lugar de durante una revisión de registros tres meses después.
Si ejecuta la recuperación de calibración bajo ISO 9001, IATF 16949 o AS9100, esa es una diferencia significativa.
Ambas capacidades se implementan en su software SPC a través de la API, y ambas requieren un EVO Base Receiver con firmware 6.30 o superior. No hay tarifa de licencia.
Se reduce al cable que su calibre usa hoy. Si utiliza el Mitutoyo 05CZA662, necesita el MC-S-MIC01. Si utiliza el 06AGL111, necesita el MC-S-MIC02. Ambos cuestan $365, y el MC-S-MIC02 añade GageSync porque el QuantuMike ejecuta la interfaz S1 de Mitutoyo.
El QuantuMike es el único lugar donde esto se vuelve confuso, porque Mitutoyo mantuvo el nombre a través de un cambio de conector. Un QuantuMike adquirido antes de 2024 usa el 05CZA662 y lleva el MC-S-MIC01. Un MDE QuantuMike de 2024 en adelante usa el 06AGL111 y lleva el MC-S-MIC02. Cubrimos esa transición y lo que cambió para los usuarios existentes en nuestra guía sobre los cambios de cable y conector SPC de Mitutoyo. Si no está seguro de qué conector usa su calibre, nuestra referencia de tipos de conector muestra cómo distinguirlos, o envíe el código de su calibre a sales@microridge.com y lo confirmaremos.
El Mini Mobile Module EVO con conector de calibre sigue disponible y totalmente soportado, y sigue siendo la respuesta correcta para la mayoría de los calibres en una planta típica. El M3E cubre más de 3.500 dispositivos en más de 30 opciones de conector, y ningún transmisor específico de calibre va a igualar esa amplitud.
Lo que hace el Shape Transmitter es tomar el calibre de mayor volumen en la mayoría de las plantas, el micrómetro Mitutoyo, y hacerlo más simple.
Estamos en IMTS, del 14 al 19 de septiembre, stand 134612 en McCormick Place. Ambos Shape Transmitters estarán en calibres en el stand, y puede poner uno en su mano y pulsar los botones, que es la forma más rápida de entender la ergonomía.
Ambos modelos están disponibles para pedido ahora y se envían el 1 de octubre.
Shape Transmitter MC-S-MIC01, micrómetros Mitutoyo
Shape Transmitter MC-S-MIC02, Mitutoyo MDE QuantuMike
¿Preguntas sobre compatibilidad o sobre la integración de TriggerSync y GageSync en su software SPC? Contáctenos en sales@microridge.com o en el 541-593-1656.
