MobileCollect führt das TIR-Tracking auf Senderebene durch – und verwandelt jeden kompatiblen digitalen Messuhr-Anzeiger in eine drahtlose, SPC-fähige Messstation.
This post is also available in:
In der Hochleistungsfertigung von OCTG- und Leitungsrohren findet die TIR- und Außendurchmesser-Rundheitsprüfung tausende Male pro Schicht statt. Ganz gleich, ob Sie eine Messuhr an einer Rohrrollvorrichtung, einen digitalen Messuhr-Anzeiger an einem Prüfstand oder eine Lösung dazwischen verwenden – der letzte Schritt in diesem Arbeitsablauf ist derselbe: Der Bediener protokolliert die Messung. Und jeder manuelle Schritt bei dieser Protokollierung stellt ein Risiko für Fehlkonformitäten und ein Problem für die Datenintegrität dar.
MicroRidge MobileCollect-Sender eliminieren diesen Schritt vollständig. Sie werden direkt an jedem kompatiblen digitalen Messuhr-Anzeiger angebracht und führen das TIR-Tracking auf Senderebene durch – unabhängig davon, was das Messgerät nativ unterstützt. Am Ende jedes Messvorgangs erfasst der Sender die Anzahl der Messwerte, das Minimum, das Maximum sowie den Bereich und überträgt alle vier Werte in weniger als einer Sekunde drahtlos an das SPC. Keine manuellen Berechnungen. Keine schriftlichen Aufzeichnungen. Keine erneute Dateneingabe.
Dieser Beitrag behandelt, wie die TIR-Funktionalität von MobileCollect auf Senderebene funktioniert, welche Sender für welche Rohrinspektions-Workflows geeignet sind und wie sich das System in die bereits in der Öl- und Gasproduktion eingesetzten SPC-Plattformen integrieren lässt.
TIR (Total Indicator Runout) misst die Gesamtabweichung, die ein digitaler Messuhr-Anzeiger über einen vollständigen Messvorgang registriert – die Differenz zwischen dem minimalen und dem maximalen Messwert. Für die Rundheitsprüfung des Rohraußendurchmessers ist der TIR-Wert die entscheidende Kennzahl: Er quantifiziert die Unrundheit direkt und speist das SPC-Diagramm, das Ihnen anzeigt, ob Ihr Form- oder Walzprozess unter Kontrolle ist.
Viele mittel- bis hochwertige digitale Messuhr-Anzeiger von Mitutoyo, Mahr und Starrett verfügen über einen TIR-Modus auf ihrem Display. Für die automatisierte Datenerfassung gibt es jedoch einen wichtigen Unterschied: Die Anzeige des TIR-Werts auf dem Display des Geräts ist nicht dasselbe wie die Übertragung über den Datenausgangsport. Viele Anzeiger, die den TIR-Wert auf ihrem Display anzeigen, geben über ihren SPC-Datenport nur den aktuellen Live-Messwert aus – nicht den erfassten TIR-Wert. Die Daten, die Ihre SPC-Software erhält, sind eine Momentaufnahme und nicht der Rundlauf über den gesamten Messvorgang.
Am unteren Ende des Marktes – bei einfachen digitalen Messuhr-Anzeigern, preiswerten Instrumenten und der großen installierten Basis analoger Messuhren, die an Rohrvorrichtungen immer noch weit verbreitet sind – gibt es überhaupt keine TIR-Berechnung. Der Prüfer beobachtet den Zeigerausschlag und schätzt den Rundlauf visuell ab.
MobileCollect-Sender lösen beide Probleme auf Systemebene. Der Sender verfolgt unabhängig die Minimal- und Maximalwerte bei jedem Messvorgang und berechnet den TIR-Wert – unabhängig davon, was das Messgerät nativ ausgibt und ob der Anzeiger über einen TIR-Modus im Display verfügt. Am Ende des Messvorgangs überträgt der Sender vier Werte in einem einzigen Funkpaket: Anzahl der Messwerte, Minimum, Maximum und Bereich. In Ihrer SPC-Software kommt der tatsächliche Rundlauf des vollständigen Messvorgangs an, keine Momentaufnahme.
Die für die Rohrherstellung relevantesten Dimensionsstandards sind:
In jedem Fall ist TIR die Messart und SPC der Kontrollmechanismus – und beide funktionieren nur dann korrekt, wenn die Daten an der Quelle den tatsächlichen Messvorgang widerspiegeln und nicht eine manuelle Schätzung oder einen unvollständigen Datenport-Ausgang.
Die Rohrinspektion in hohen Stückzahlen stellt eine spezifische Variante eines universellen Qualitätsproblems dar: Das Messgerät liefert einen genauen Messwert, und dann schreibt ihn ein Mensch auf.
Fehlerraten bei der manuellen Übertragung von Messdaten sind gut dokumentiert – siehe Die wahren Kosten der manuellen Messdateneingabe für eine detaillierte Aufschlüsselung. Bei Produktionsmengen, wie sie in der OCTG-Fertigung üblich sind, führt selbst eine geringe Fehlerrate pro Eingabe zu einem erheblichen Risiko für das Entweichen von Fehlkonformitäten und zu SPC-Daten, die die Prozessfähigkeit nicht genau widerspiegeln. Rechnet man die Ermüdung des Bedieners während einer Schicht, unleserliche Handschriften auf Begleitpapieren und den Zeitaufwand für die erneute Eingabe in die SPC-Software hinzu, wird das Bild deutlich: Die manuelle Dateneingabe ist ein Prozessschritt, der Kosten und Risiken verursacht, ohne einen Mehrwert zu schaffen.
Die Lösung ist kein besseres Papierformular oder eine schnellere Schreibkraft. Es geht darum, die manuelle Eingabe als Arbeitsschritt komplett zu eliminieren.

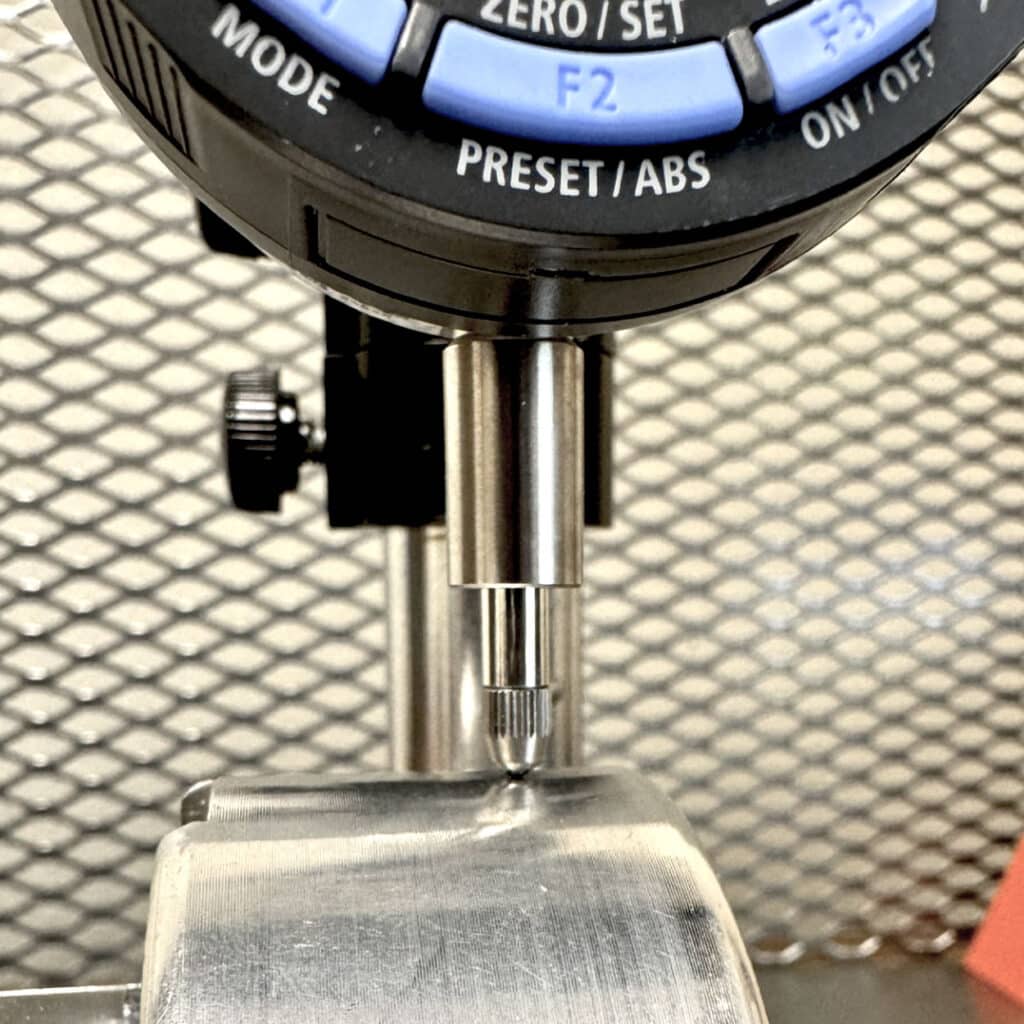

Der MobileCollect-Sender wird über einen messgerätespezifischen Anschluss direkt am digitalen Messuhr-Anzeiger der Prüfvorrichtung angebracht. Der Sender überwacht kontinuierlich das Live-Messsignal des Geräts. Während der Bediener den Anzeiger über den Rohraußendurchmesser führt, verfolgt der Sender den gesamten Wertebereich in Echtzeit – er zählt die Messwerte, zeichnet das Minimum auf und aktualisiert das Maximum.
Wenn der Messvorgang abgeschlossen ist und der Bediener das Zyklusende signalisiert (per Tastendruck, Fußschalter oder Fernbefehl der Basisstation, je nach Sendertyp), erfasst und überträgt der Sender vier Werte in einem einzigen Funkpaket: Anzahl der Messwerte, Minimum, Maximum und Bereich. Der gekoppelte Basis-Empfänger leitet dieses Paket in weniger als einer Sekunde an den angeschlossenen PC weiter – dort erscheint es als Dateneingabe in der jeweils aktiven Anwendung, von GainSeeker und InfinityQS bis hin zu Excel und kundenspezifischen SPC-Plattformen.
Keine manuelle Berechnung. Keine schriftlichen Zwischenschritte. Keine erneute Eingabe. Der Prüfer führt lediglich den Anzeiger über das Werkstück und löst die Messung aus – dieselbe physische Handlung wie zuvor, nun jedoch mit automatisierter Datenerfassung am Ende.
Der TIR-Modus wird über das Programm MobileCollect Xpress oder Extended Setup konfiguriert und in der Firmware des Senders gespeichert. Einmal eingestellt, läuft er bei jeder Messung ohne weiteres Zutun des Bedieners ab. Eine schrittweise Anleitung finden Sie im Feature-Guide Mobile Module – Changing Read Mode, der die Einrichtung des TIR-Modus für das Mini Mobile Module EVO, das Command Mobile Module und das V2 RS-232 Mobile Module beschreibt.
Das Mini Mobile Module EVO M3E ist der Standardsender für die meisten TIR-Inspektionsanwendungen an Rohren und Ventilen. Schließen Sie es an einen beliebigen kompatiblen digitalen Messuhr-Anzeiger an, konfigurieren Sie den TIR-Modus im Xpress Setup-Programm, und dieser Anzeiger wird zu einer drahtlosen TIR-Datenerfassungsstation. Er überträgt Messwertanzahl, Min, Max und Bereich als einen einzigen Datensatz am Ende jedes Messvorgangs in das SPC, unabhängig davon, was das Messgerät nativ über seinen Datenport ausgibt.
Der Bediener führt den Anzeiger über das Werkstück und drückt am Ende des Messvorgangs die Read-Taste. Das M3E überträgt die Messwertanzahl, Min, Max und Bereich drahtlos über RM2.4 bis zu einer Entfernung von 42 Metern. Eine Bestätigung über zwei LEDs signalisiert dem Bediener, dass die Daten vom Messgerät erfasst und von der Basisstation empfangen wurden – kein Bildschirm erforderlich, keine Unklarheit darüber, ob der Messwert erfasst wurde.
Das M3E wird mit einer Standard-CR2032-Knopfzelle betrieben, die für über 800.000 Messungen ausgelegt ist, ohne Netzschalter und ohne Ruhestromverbrauch – fast das Sechsfache der vorherigen Generation. Kompatibel mit Mitutoyo, Mahr Federal, Starrett, INSIZE, CDI, Fowler/Sylvac und über 3.500 weiteren Messgeräten mit mehr als 30 Anschlussoptionen.
Das Command Mobile Module ist die richtige Wahl, wenn Ihr Arbeitsablauf erfordert, dass die Basisstation oder die Host-Software die Messung auslöst, anstatt dass der Bediener eine Taste am Sender drückt. Bei einer Rohrrundheitsvorrichtung, bei der sich das Rohr auf Rollen dreht und der Prüfer die Vorrichtung bedient, anstatt am Anzeiger zu stehen, ist die Fernauslösung zuverlässiger und ergonomischer.
Die Basisstation sendet den Lesebefehl – ausgelöst durch die Host-Software, einen Fußschalter, einen Handschalter oder einen SPS-Ausgang – und das Command Module erfasst und überträgt daraufhin die Messwertanzahl, Min, Max und Bereich. Die Basisstation kann auch mehrere aufeinanderfolgende Messungen anfordern und Schlafzyklen verwalten, um die Batterielebensdauer in Zeiten mit geringem Durchsatz zu verlängern. Gleiches Ökosystem für Messgeräteanschlüsse wie beim M3E, gleiches RM2.4-Protokoll, gleiche Reichweite von 42 Metern.
Das Digital Remote dient Anwendungen, bei denen sich der Anzeiger nicht bewegt – er ist dauerhaft in einem speziellen Rohrprüfstand oder einer Vorrichtung montiert. Das Digital Remote wird über USB mit Strom versorgt, sodass keine Batterie gewartet werden muss. Es bietet dieselbe über die Basisstation ausgelöste Fernleseautomatisierung wie das Command Module, jedoch ohne den Batteriewechselzyklus eines batteriebetriebenen Senders. Die richtige Wahl für End-of-Line-Prüfstationen, an denen derselbe Anzeiger den ganzen Tag über im Einsatz ist. Sowohl das Digital Remote als auch das RS-232 Remote unterstützen den TIR-Modus; ein spezieller Feature-Guide für den Lesemodus der Remote-Familie ist noch nicht verfügbar, aber die Einrichtung folgt derselben Logik zur Konfiguration des Lesemodus.
Alle drei Sender können gleichzeitig mit einem einzigen Basis-Empfänger gekoppelt werden. Ein gemischter Einsatz – M3E-Sender an Handgeräten, ein Command Module an einer rotierenden Vorrichtung und ein Digital Remote an einer Prüfstation – gibt alle Daten an dieselbe Basisstation aus und speist denselben SPC-Datenstrom.
MobileCollect-Sender lassen sich mit den digitalen Messgeräte-Ausgangstypen verbinden, die bereits in der Öl- und Gasproduktion im Einsatz sind. Für die TIR- und Außendurchmesser-Inspektion sind die gängigsten Instrumente:
Verwenden Sie das MobileCollect Selection Tool, um die Kompatibilität für Ihr spezifisches Instrumentenmodell zu bestätigen.
Produktionsstätten mit Rohrwalzwerken, CNC-Bearbeitungszellen und Ventilmontagelinien teilen eine gemeinsame Eigenschaft der HF-Umgebung: hohe elektromagnetische Störungen durch Frequenzumrichter, Motoren, Schweißgeräte und eine dichte WLAN-Infrastruktur. Bluetooth wurde nicht für diese Umgebung entwickelt – es wurde für die Konnektivität von Endgeräten konzipiert, und seine Fehlermodi in industriellen Umgebungen mit hohen elektromagnetischen Störungen sind gut bekannt: verlorene Messwerte, verringerte Reichweite und Störungen durch benachbarte Geräte auf demselben Frequenzband.
Das RM2.4-Protokoll von MicroRidge arbeitet im 2,4-GHz-ISM-Band mit 32-Bit-Verschlüsselung und wurde von Grund auf für die Erfassung von Messdaten in industriellen Fertigungshallen entwickelt. Es priorisiert Datenintegrität und Widerstandsfähigkeit gegen HF-Rauschen gegenüber den Funktionen zur flexiblen Verbindung, die Bluetooth für Verbraucheranwendungen nützlich, in der Werkshalle jedoch unzuverlässig machen. Jedes Sender-Basis-Paar verwendet eindeutige Netzwerkkennungen, und die Basisstation verarbeitet nur Daten von ihren gekoppelten Sendern – dadurch werden gegenseitige Beeinflussungen zwischen Systemen in Einrichtungen vermieden, die mehrere MobileCollect-Setups gleichzeitig betreiben.
Einen vollständigen technischen Vergleich finden Sie unter: Warum Bluetooth in der Fertigung versagt.
Der Basis-Empfänger von MobileCollect gibt Messdaten über USB-Serial, USB-Keyboard-Wedge oder RS-232 aus – also in den Eingabeformaten, die von jeder gängigen SPC-Plattform akzeptiert werden. Für Öl- und Gashersteller, die die GainSeeker Suite von Hertzler Systems einsetzen, ist die Integration direkt und validiert: Über MobileCollect-Sender erfasste Messdaten fließen in GainSeeker für Echtzeit-Xbar-R- und I-MR-Regelkarten, Cpk/Ppk-Berichte und auf Western-Electric-Regeln basierende Alarme bei Prozessabweichungen ein, ohne dass ein manueller Zwischenschritt bei der Dateneingabe erforderlich ist.
Dasselbe gilt für InfinityQS ProFicient, WinSPC, SQCpack und jede andere SPC-Plattform, die Keyboard-Wedge- oder serielle Eingaben akzeptiert.
„Das Muster, das wir bei Herstellern sehen – einschließlich der Öl- und Gasindustrie – ist, dass Unternehmen zwar in SPC investiert haben, es aber immer noch manuell mit Daten füttern. Die versteckten Kosten liegen nicht nur in der Zeit, die für das Übertragen von Messwerten aufgewendet wird; es sind die Entscheidungen, die auf der Grundlage unvollständiger und veralteter Informationen getroffen werden. Wenn Sie den Pfad vom Messgerät zu GainSeeker integrieren und diesen manuellen Schritt eliminieren, ändert sich der Datensatz vollständig – vollständig, zeitgestempelt, jeder Messwert. Das ist es, was SPC von einer Dokumentationsübung in verwertbare Intelligenz verwandelt, die Ihren Prozess tatsächlich steuert und Ihre Verbesserungen quantifiziert.“
— Phil Mason, Präsident, Hertzler Systems
Hertzler Systems ist der Entwickler der GainSeeker Suite, einer führenden Enterprise-SPC-Plattform, der Hersteller in den Bereichen Industrie, Automobil, Luft- und Raumfahrt sowie Energie vertrauen. MicroRidge und Hertzler sind validierte Integrationspartner.
Muss der digitale Messuhr-Anzeiger über einen integrierten TIR-Modus verfügen, damit MobileCollect TIR-Daten übertragen kann?
— Nein, und dieser Unterschied ist selbst für Anzeiger wichtig, die den TIR-Wert auf ihrem Display anzeigen. Viele digitale Messuhr-Anzeiger, die den TIR-Wert auf ihrer Vorderseite anzeigen, geben über ihren SPC-Datenport nur den aktuellen Live-Messwert aus, nicht den erfassten TIR-Wert. MobileCollect-Sender führen das TIR-Tracking unabhängig auf Senderebene durch: Der Sender überwacht den vollständigen Messvorgang, erfasst die Messwertanzahl, Min, Max sowie den Bereich und überträgt alle vier als einen einzigen Datensatz – unabhängig davon, was das Messgerät nativ ausgibt. Dies gilt gleichermaßen für hochwertige digitale Messuhr-Anzeiger, einfache digitale Anzeiger und alle kompatiblen Instrumente mit Analogausgang dazwischen.
Welche API-Standards sind für die Rohr-Außendurchmesser- und TIR-Inspektion relevant?
— API 5CT regelt Futter- und Steigrohre (OCTG) und legt die Außendurchmesser-Toleranz auf -0,5 % D bis +1,0 % D für Rohre mit ≥ 114,3 mm Außendurchmesser fest. API 5L regelt Leitungsrohre mit gleichwertigen dimensionalen Anforderungen. Beide Standards definieren messbare, SPC-verfolgbare Spezifikationen, die direkt durch die MobileCollect-Dimensionsdaten gespeist werden.
Funktioniert MobileCollect in industriellen Umgebungen mit hohen elektromagnetischen Störungen wie Rohrwalzwerken?
— Ja. MobileCollect verwendet das proprietäre RM2.4-Protokoll von MicroRidge, das speziell für Messumgebungen in Werkshallen mit hohen HF-Störungen durch Frequenzumrichter, Motoren und dichte drahtlose Infrastrukturen entwickelt wurde. RM2.4 ist kein Bluetooth und teilt nicht die gut dokumentierten Einschränkungen von Bluetooth hinsichtlich Interferenzen in industriellen Umgebungen.
Mit welcher SPC-Software lässt sich MobileCollect integrieren?
— MobileCollect Basis-Empfänger geben Daten über USB-Serial, USB-Keyboard-Wedge oder RS-232 aus – kompatibel mit allen gängigen SPC-Plattformen einschließlich GainSeeker Suite (Hertzler Systems), InfinityQS ProFicient/Enact, WinSPC, SQCpack und jeder Anwendung, die Keyboard-Wedge- oder serielle Eingaben akzeptiert.
Können das Command Mobile Module oder das Digital Remote durch eine SPS ausgelöst werden?
— Ja. Beide unterstützen die Fernauslösung der Messung über den Basis-Empfänger. Die Basisstation kann von der Host-Software über serielle Sendebefehle gesteuert oder durch Leseschalter (Fußschalter, Handschalter), die direkt an die Basisstation angeschlossen sind, ausgelöst werden. Dies ermöglicht eine SPS-synchronisierte Datenerfassung, bei der die Messung an einem definierten Punkt im Maschinenzyklus ausgelöst wird.
Wie hoch ist die Funkreichweite der MobileCollect-Sender?
— Bis zu 42 Meter (140 Fuß) bei Sichtverbindung in Innenräumen für das Mini Mobile Module EVO M3E und das Command Mobile Module. Die tatsächliche Reichweite hängt von Hindernissen zwischen dem Sender und der Basisstation ab. Eine erhöhte Positionierung der Basisstation mit freier Sichtverbindung zu den Sendern maximiert die effektive Reichweite.
Mit dem MobileCollect Demo-Kit können Sie das komplette System in Ihrem Betrieb testen, bevor Sie sich festlegen. Fordern Sie ein Demo-Kit unter microridge.com/demo-kit an oder kontaktieren Sie uns unter sales@microridge.com.
