Das Bestellen des falschen Mitutoyo-SPC-Kabels ist ein wiederkehrender Beschaffungsfehler, der Prüfstationen stilllegt, die Produktion verzögert und vollständig vermeidbar ist. Das Digimatic-Protokoll ist über den Großteil der Mitutoyo-Instrumentenpalette hinweg konsistent, aber der physische Steckverbinder auf der Messmittelseite variiert je nach Instrumentenfamilie erheblich. Ein Steckverbindertyp ist mit Ihrem Absolute-Messschieber der 500er-Serie kompatibel; ein völlig anderer passt zu Ihrem Mikrometer; ein weiterer ist für Ihren ID-C-Indikator erforderlich. Und wenn Ihr ID-C nach 2023 gekauft wurde, ist keiner von beiden korrekt.
Jedes in diesem Leitfaden behandelte Messmittel kann entweder an ein kabelgebundenes GageWay-Interface oder an ein MobileCollect-Funksystem angeschlossen werden — das Kabel bestimmt die Verbindung auf der Messmittelseite, nicht den Datenerfassungsweg. Dieser Leitfaden ordnet jedes aktuelle Mitutoyo Digimatic SPC-Kabel nach physischer Anschlussgruppe, ordnet jede Gruppe den passenden Messmittel-Serien zu und kennzeichnet, welche Kabel eine Datensendetaste enthalten. Nutzen Sie ihn als verbindliche Beschaffungsreferenz vor Ihrer nächsten Bestellung.
Hinweis: Die Kabel-Teilenummern in diesem Leitfaden gelten für den standardmäßigen Digimatic-Datenausgabepfad, der mit kabelgebundenen GageWay-Interfaces verwendet wird. Wenn Sie Kabel für ein Messmittel-Interface eines Drittanbieters beschaffen, sind die GageWay-Kabel-Teilenummern (905338, 959149, 937387 usw.) die korrekten OEM-Mituto yo-Referenzen, an denen Sie sich orientieren sollten. MobileCollect Wireless-Steckverbinder-Kabel sind MicroRidge-spezifisch und nicht mit anderen Messmittel-Interfaces kompatibel. Wenn Sie MobileCollect mit einem Mitutoyo DP-1VA Logger verbinden, siehe den MobileCollect-zu-DP-1VA-Adapter. Wenn Sie Kabel für Mitutoyos USB Input Tool Direct (USB-ITN) oder das U-WAVE-T-Funksystem beschaffen, sind die physischen Steckverbindertypen zwar identisch, die SKUs unterscheiden sich jedoch — konsultieren Sie den aktuellen Mitutoyo-Katalog oder kontaktieren Sie MicroRidge für die korrekten Teilenummern.
Bevor Kabel Messmitteln zugeordnet werden, sind zwei Unterscheidungen wichtig. Erstens gibt es die Mitutoyo Digimatic SPC-Ausgabe in zwei Protokollvarianten: D1 (Standard-Digimatic, verwendet in allen aktuellen Instrumentenfamilien außer der NX-Serie) und D2 (höher auflösendes Paketformat, exklusiv für NX-Serien-ID-C- und ID-F-Indikatoren). D1 und D2 unterscheiden sich auf Datenpaketebene — sie sind auf Protokollebene nicht austauschbar, werden jedoch beide von denselben GageWay- und MobileCollect-Interfaces gelesen. Zweitens, und unabhängig von der Protokollvariante, variiert der physische Steckverbinder auf der Messmittelseite je nach Instrumentenfamilie erheblich. Die meisten Beschaffungsfehler gehen auf den Steckverbinder zurück, nicht auf das Protokoll — aber beides ist wichtig.
Das ist für die Infrastrukturplanung wichtig: Kabelgebundene GageWay-Interfaces und MobileCollect-Funksender sind parallele Datenerfassungswege — nicht in derselben Signalkette kombinierbar — und die richtige Wahl hängt davon ab, ob Ihre Messstationen fest installiert oder mobil sind, nicht vom Messmitteltyp. Beide Wege können die gesamte Mitutoyo-Instrumentenpalette abdecken.
Die Steckverbinder-Architektur unterscheidet sich je nach Interface-Familie. GageWay-Interfaces (SM, KW, Pro) und die MobileCollect Digital Remote akzeptieren standardmäßige OEM-Mituto yo-SPC-Kabel direkt an einem standardmäßigen Digimatic-Header — die Teilenummern in diesem Leitfaden gelten direkt. MobileCollect-Sender verwenden proprietäre MicroRidge-Pigtail-Steckverbinder auf der Messmittelseite; das Mini Mobile Module EVO (M3E) und das Command Mobile Module verwenden unterschiedliche proprietäre Steckverbinder und sind weder untereinander noch mit standardmäßigen OEM-Mituto yo-Kabeln kompatibel. MobileCollect-Kabel werden je nach Sender-Modell und Messmitteltyp über MicroRidge bestellt. Der Steckverbindertyp auf der Messmittelseite bestimmt, welches Kabel Sie benötigen — unabhängig davon, welchen Interface-Weg Sie wählen.

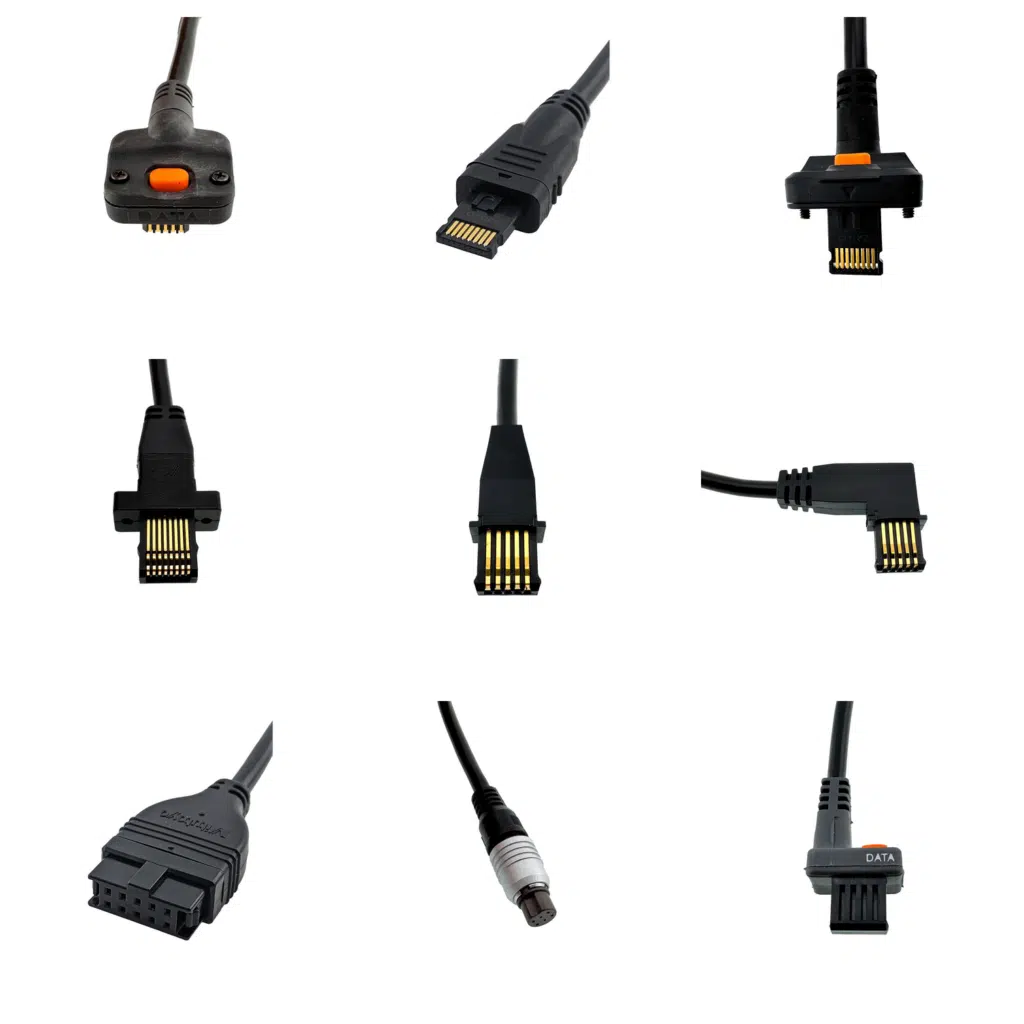

Die folgende Tabelle fasst jeden aktuellen Steckverbindertyp aus Mitutoyos SPC-Kabel-Kompatibilitätsdiagramm zusammen, mit Teilenummern für 1-Meter- (40″) und 2-Meter- (80″) Längen.
Typ | Bauform | Datentaste | Ausgabeprotokoll | Teilenummer | Primäre Messmittelkategorie | ||
|---|---|---|---|---|---|---|---|
A |  | Gerade, wasserdicht, mit Ausgabetaste | Ja | Digimatic | 05CZA624 1 Meter | 05CZA625 2 Meter | IP-klassifizierte Digimatic-Messschieber |
B |  | Flach, L-Form, wasserdicht, mit Ausgabetaste | Ja | Digimatic | 05CZA662 1 Meter | 05CZA663 2 Meter | IP-klassifizierte Digimatic-Instrumente (Mikrometer) |
C |  | Gerade mit Ausgabetaste | Ja | Digimatic | 959149 1 Meter | 959150 2 Meter | Digimatic-Messschieber (Absolute-Encoder) |
CR |  | L-Form, Abgang rechts, mit Ausgabetaste | Ja | Digimatic | 04AZB512 1 Meter | 04AZB513 2 Meter | Mikrometer, Variante mit Abgang rechts, kundenspezifische Implementierungen |
D |  | Flach, 10-polig | Nein | Digimatic | 936937 1 Meter | 965014 2 Meter | Mikrometer (Standard & IP), Indikatoren, Maßstabseinheiten |
E |  | Rund, 6-polig | Nein | Digimatic | 937387 1 Meter | 965013 2 Meter | Standardmikrometer, Holtest, Borematic, Bench Mike |
F |  | Flach, gerade | Nein | Digimatic | 905338 1 Meter | 905409 2 Meter | Indikatoren, Höhenmessgeräte, Tiefenmessgeräte, Maßstabseinheiten, Dickenmessgeräte |
FB | 905338-Steckverbinder, aber L-förmig mit Abgang nach hinten. | Nein | Digimatic | 905689 1 Meter | 905690 2 Meter | Indikatoren, Höhenmessgeräte (Variante mit Abgang nach hinten) | |
FR |  | L-Form, Abgang rechts | Nein | Digimatic | 905691 1 Meter | 905692 2 Meter | Indikatoren, Höhenmessgeräte (Variante mit Abgang rechts) |
FL |  | L-Form, Abgang links | Nein | Digimatic | 905693 1 Meter | 905694 2 Meter | Indikatoren, Höhenmessgeräte (Variante mit Abgang links) |
G |  | Flach, gerade, wasserdicht | Nein | Digimatic | 21EAA194 1 Meter | 21EAA190 2 Meter | Kühlmittelbeständige ID-N/ID-B-Indikatoren |
SA |  | Wasserdicht, gerade mit Ausgabetaste | Ja | Digimatic D2 + S1 | 06AGL111 1 Meter | 06AGL121 2 Meter | MDE QuantuMike Serie 293 (2024+) |
SF |  | Flach, gerade, Standard | Nein | Digimatic D2 + S1 | 06AGL011 1 Meter | 06AGL021 2 Meter | NX-Serien-ID-C/ID-F-Indikatoren (2023+) |
D2 = Ausgabe mit höherer Auflösung (bis 0,5 µm / 20 µin) — jetzt aktiv auf jedem GageWay- oder MobileCollect-Interface mit Firmware v5.35+. S1 = Abfrageprotokoll auf Instrumentenebene; im Gegensatz zu Standard-Digimatic (das nur einen Messwert anfordern kann) ermöglicht S1 dem Interface, das Messmittel direkt nach Instrumenten-Metadaten wie Seriennummer, Modell und Kalibrierdaten abzufragen. Die S1-Abfragefähigkeit erfordert sowohl das 06AGL011/06AGL111-Kabel als auch ein NX-Serien-Messmittel — sie ist bei keinem anderen Kabeltyp verfügbar. MicroRidges GageSync-Funktion (geplant für Q3 2026, nur M3E) wird die erste Interface-Implementierung sein, die S1-Instrumentendaten sichtbar macht. Für D2-Ausgabe ist MobileCollect-Firmware v5.35+ erforderlich; Sender, die nach Juni 2023 ausgeliefert wurden, enthalten dies standardmäßig.
Kabel in dieser Gruppe: 905338 · 959149 · 04AZB512 · 905689 · 905691 · 905693
Alle Kabel in dieser Gruppe haben denselben physischen Digimatic-Steckverbinder auf der Messmittelseite und sind am Messmittelanschluss physisch austauschbar. Die Unterschiede liegen in der Kabelführung (gerade vs. abgewinkelter Abgang) und darin, ob eine Datensendetaste vorhanden ist — nicht im Steckverbinder selbst. Alle verwenden das Digimatic-D1-Protokoll.
Kabel | Taste | Abgang | Hauptanwendung |
|---|---|---|---|
905338 (1 m) / 905409 (2 m) | Nein | Gerade | Indikatoren, Höhenmessgeräte, Tiefenmessgeräte, Maßstabseinheiten, Dickenmessgeräte |
959149 (1 m) / 959150 (2 m) | Ja | Gerade | Absolute Digimatic-Messschieber, vom Bediener ausgelöste Ablesestationen |
04AZB512 (1 m) / 04AZB513 (2 m) | Ja | L-Form, Abgang rechts | Messschieber, bei denen eine rechtwinklige Kabelführung erforderlich ist |
905689 (1 m) / 905690 (2 m) | Nein | L-Form, Abgang hinten | Indikatoren, Höhenmessgeräte mit Montage und Kabelabgang nach hinten |
905691 (1 m) / 905692 (2 m) | Nein | L-Form, Abgang rechts | Indikatoren, Höhenmessgeräte mit Montage und Kabelabgang rechts |
905693 (1 m) / 905694 (2 m) | Nein | L-Form, Abgang links | Indikatoren, Höhenmessgeräte mit Montage und Kabelabgang links |
Zur Austauschbarkeit: Da der Steckverbinder auf der Messmittelseite in dieser Gruppe identisch ist, passt ein 959149 physisch an einen Indikator, der normalerweise ein 905338 benötigt, und umgekehrt. Die Taste ist der entscheidende Faktor für den Workflow — Indikatorstationen arbeiten typischerweise mit Fußschalter oder interface-ausgelösten Ablesungen, während Messschieberstationen häufig die Datensendetaste für bedienergesteuerte Ablesezyklen nutzen. Ein 959149 an einem Indikator ist funktionsfähig, aber suboptimal; ein 905338 an einem Messschieber bedeutet, dass der Bediener die Taste verliert und stattdessen einen Fußschalter oder Handschalter verwenden muss. Passen Sie das Kabel an den Workflow an, nicht nur an den Steckverbinder.
Anwendbare Instrumente — 905338 / abgewinkelte Varianten ohne Taste:
Anwendbare Instrumente — 959149 / Varianten mit Taste:
Kabel in dieser Gruppe: 05CZA624 · 05CZA662
Typ A (05CZA624) und Typ B (05CZA662) haben denselben wasserdichten Digimatic-Steckverbinder und sind am Messmittelanschluss physisch austauschbar. Beide enthalten eine Datensendetaste und sind für IP-klassifizierte Instrumente in Wash-down-, Kühlmittel- oder Hochfeuchte-Umgebungen ausgelegt. Der Unterschied besteht darin, für welche Instrumentenfamilie jeweils spezifiziert ist — Messschieber vs. Mikrometer.
Kabel | Hauptanwendung |
|---|---|
05CZA624 (1 m) / 05CZA625 (2 m) | Kühlmittelbeständige Digimatic-Messschieber |
05CZA662 (1 m) / 05CZA663 (2 m) | Kühlmittelbeständige Digimatic-Mikrometer |
Anwendbare Instrumente — 05CZA624 (Messschieber und verwandte):
Anwendbare Instrumente — 05CZA662 (Mikrometer und verwandte):
Zur Austauschbarkeit: Da der Steckverbinder auf der Messmittelseite zwischen Typ A und Typ B identisch ist, passt jedes der beiden Kabel physisch an jedes Instrument dieser Gruppe — unabhängig von der angegebenen Zuordnung. Wenn das Layout Ihrer Messstation die Geometrie eines Kabels praktischer macht — z. B. ein Mikrometer in einem festen Ständer, bei dem das für Messschieber spezifizierte Kabel sauberer geführt werden kann — ist der Tausch physisch und elektrisch zulässig. Beide führen dasselbe D1-Digimatic-Protokoll und denselben Datensendetasten-Schaltkreis.
Kabel: 937387 (1 m) / 965013 (2 m) — Keine Datensendetaste.
Das 937387 ist das SPC-Kabel für Standard-Mituto yo-Digimatic-Mikrometer. Der runde 6-polige Steckverbinder (Typ E) unterscheidet sich physisch von den flachen Steckverbindern in allen anderen Gruppen — es gibt keine Kreuzkompatibilität. Kein anderes Kabel in diesem Leitfaden passt an einen Typ-E-Port.
Anwendbare Instrumente:
Ablesungen werden per Fußschalter oder Interface ausgelöst. Für prüfstationslastige Mikrometer-Anwendungen ist der Fußschalter Standard — beide Hände bleiben während der Messung am Werkstück.
Kabel: 936937 (1 m) / 965014 (2 m) — Keine Datensendetaste.
Das 936937 deckt Mitutoyo-Mikrometer und ausgewählte Präzisionsinstrumente mit flachem 10-poligem Digimatic-Anschluss ab. Die Geometrie des Typ-D-Gehäuses auf der Messmittelseite unterscheidet sich trotz ähnlicher Optik von Gruppe 1 — beide sind physisch nicht austauschbar.
Anwendbare Instrumente:
Für die vollständige Serienliste vergleichen Sie die Spalte Typ D in den Mitutoyo-Kompatibilitätslisten für Digimatic-Messmittel und Verbindungskabel.
Kabel: 21EAA194 (1 m) / 21EAA190 (2 m) — Keine Datensendetaste.
Das 21EAA194 ist das SPC-Kabel für Mitutoyos ID-N- und ID-B-Indikatoren — die kühlmittelbeständigen (IP66) Varianten der Standard-Indikatorserie. Häufig in maschinennahen Anwendungen, in denen der Kontakt mit Schneidflüssigkeit eine Designvorgabe ist. Der wasserdicht abgedichtete Steckverbinder auf der Messmittelseite ist einzigartig für diese Gruppe; die Digimatic-D1-Ausgabe ist Standard und mit allen GageWay- und MobileCollect-Interfaces kompatibel.
Anwendbare Instrumente:
Kabel in dieser Gruppe: 06AGL011 · 06AGL111
Das 06AGL011 (Typ SF, ohne Taste) und das 06AGL111 (Typ SA, wasserbeständig mit Taste) haben denselben NX-Serien-SF-Steckverbinder auf der Messmittelseite und sind am Messmittelanschluss physisch austauschbar. Ihre Hauptanwendungsfälle sind jedoch unterschiedlich — das 06AGL011 ist für NX-Serien-Indikatoren spezifiziert, während das 06AGL111 das primäre Kabel für die Mitutoyo MDE QuantuMike Serie 293 Coolant Proof IP65 Mikrometer ist. Da beide dieselbe physische Verbindung nutzen, kann das 06AGL111 auch als einzige Option für eine NX-Serien-Indikator-Anwendung dienen, bei der eine Datensendetaste für den Bediener erforderlich ist; sein wasserbeständiges Gehäuse und die Halteschrauben machen es in diesem Kontext jedoch weniger komfortabel.
Kabel | Taste | Abgang | Hauptanwendung |
|---|---|---|---|
06AGL011 (1 m) / 06AGL021 (2 m) | Nein | Standard – flach, gerade | NX-Serien-ID-C/ID-F-Indikatoren (543-70X, 543-71X, 543-72X, 543-73X) |
06AGL111 (1 m) / 06AGL121 (2 m) | Ja | Wasserdicht mit Halteschrauben – flach, gerade | MDE QuantuMike Serie 293 Coolant Proof IP65 Mikrometer |
Diese Gruppe ist mit keiner anderen Anschlussgruppe austauschbar. Der SF-Steckverbinder passt weder an einen Indikator vor der NX-Serie noch an ein Standard-Digimatic-Instrument mit einem Steckverbinder der Gruppen 1 bis 5 — und umgekehrt. Das ist ein bewusst herbeigeführter physischer Bruch — Mitutoyo hat den Steckverbinder gezielt geändert, um D2- und S1-Protokollfähigkeiten zu unterstützen, die die vorherige Steckverbindergeometrie nicht zuverlässig übertragen konnte.
Der SF-Steckverbinder wurde zu unterschiedlichen Zeitpunkten in zwei separaten Instrumentenfamilien eingeführt. 2023 führte Mitutoyo die NX-Serien-ID-C- und ID-F-Digimatic-Indikatoren ein — Serien 543-70X, 543-71X, 543-72X und 543-73X — und ersetzte den Typ-F-Port durch den neuen SF-Steckverbinder. 2024–2025 erweiterte Mitutoyo den SF-Steckverbinder auf die QuantuMike Serie 293 Coolant Proof IP65 Mikrometer. Beide Instrumentenfamilien verwenden dieselbe physische Verbindung und werden von derselben Kabelgruppe bedient; wenn Sie jedoch einen QuantuMike vor dem Steckverbinder-Update gekauft haben, haben Sie möglicherweise noch den vorherigen Kabeltyp — bitte vor der Bestellung prüfen. Beide Umstellungen führten zwei Protokollfähigkeiten ein, die in keiner anderen Anschlussgruppe vorhanden sind:
Digimatic D2 liefert Messausgaben mit höherer Auflösung — bis hinunter zu 0,5 µm / 20 µin — und ist ein bedeutender Fortschritt in der präzisen Datenerfassung. D2 wird in der gesamten MicroRidge-Produktlinie vollständig unterstützt, einschließlich aller kabelgebundenen GageWay-Interfaces und MobileCollect-Funksender.
Digimatic S1 ist ein echtes Abfrageprotokoll auf Instrumentenebene — qualitativ anders als Standard-Digimatic. Während Standard-Digimatic unidirektional ist (das Interface setzt REQ, das Messmittel gibt einen Messwert aus, Transaktion abgeschlossen), ermöglicht S1 dem Interface, das Instrument direkt nach Metadaten abzufragen: Seriennummer, Modellkennung, Kalibrierdaten. Das ermöglicht Rückverfolgbarkeit auf Instrumentenebene, nicht nur auf Messwertebene — das Datenerfassungssystem kann verifizieren, welches Instrument einen Messwert erzeugt hat, nicht nur den Wert aufzeichnen.
GageSync, MicroRidges S1-Implementierung, ist für Q3 2026 auf dem Mini Mobile Module EVO (M3E) geplant. Es wird das erste MicroRidge-Interface sein, das S1-Instrumentendaten in Ihr SPC- oder Qualitätsmanagementsystem überführt. Wenn Ihre Rückverfolgbarkeitsanforderungen Instrumentendaten umfassen, sind das 06AGL011 und das M3E die richtige Hardware, die Sie bereits jetzt vor dem GageSync-Release einsetzen sollten.
So identifizieren Sie ein Instrument der Gruppe 6:
Für eine vollständige Aufschlüsselung der Umstellung auf den SF-Steckverbinder, was sich geändert hat und welche Instrumente betroffen sind, lesen Sie den vollständigen Leitfaden hier: Mitutoyo SPC-Kabel-Steckverbinderänderungen: 06AGL011, 06AGL111 und die NX-Serien-Umstellung.
Die Auswahl des richtigen Kabels löst die Verbindung auf der Messmittelseite. Das andere Ende des Signalwegs — vom Kabel zur SPC-Software — ist der Bereich, in dem MicroRidge-Interfaces ins Spiel kommen.
Kabelgebundene Datenerfassung (GageWay):
Die GageWay-Produktlinie akzeptiert alle Digimatic-SPC-Kabeltypen und gibt Messdaten entweder über einen virtuellen COM-Port (GageWay SM) oder als Keyboard-Wedge-Tastatureingaben direkt in Excel, cloudbasiertes SPC oder jede akzeptierende Anwendung aus (GageWay KW) — keine zusätzliche Software erforderlich. GageWay Pro unterstützt Multi-Messmittel-Konfigurationen und gibt ebenfalls über Keyboard Wedge und COM-Port aus, wodurch es die kabelgebundene Option für Mehrstations-Prüfzellen ist, die eine einzelne SPC-Anwendung speisen. Es sind keine Baudraten- oder Kommunikationsparameter erforderlich — Digimatic ist vorkonfiguriert.
Drahtlose Datenerfassung (MobileCollect RM2.4):
MobileCollect ersetzt die kabelgebundene Strecke Kabel-zu-Interface durch eine drahtlose RM2.4-Verbindung auf IEEE 802.15.4 mit 32-Bit-Verschlüsselung. Der Sender Mini Mobile Module EVO M3E wird über einen MobileCollect-Kabelstecker direkt am Messmittel befestigt (das kurze Pigtail, das das kabelgebundene SPC-Kabel ersetzt). Ein MobileCollect Base Receiver wird mit dem Arbeitsplatz verbunden und stellt die Daten Ihrer SPC-Software über einen virtuellen COM-Port oder als Keyboard-Wedge-Tastatureingaben direkt in Excel, cloudbasiertes SPC oder jede akzeptierende Anwendung bereit — ohne zusätzliche Software.
MobileCollect läuft auf RM2.4 — einem industrietauglichen Funkprotokoll, das speziell für die Übertragung von Messdaten präziser Instrumente in der Fertigung entwickelt wurde. Wo Bluetooth und WLAN in Produktionsumgebungen Störungen, verlorene Messwerte und Sicherheitslücken verursachen, arbeitet RM2.4 auf IEEE 802.15.4 mit 32-Bit-Verschlüsselung und ist gezielt für zuverlässige Messmitteldatenerfassung ausgelegt.
→ Warum RM2.4 Bluetooth in der Fertigung überlegen ist
MobileCollect Wireless-Kabel-Teilenummern finden: Die Wireless-Steckverbinder-Teilenummern für jeden Messmitteltyp sind im Abschnitt Wireless Options auf den entsprechenden OEM-Kabel-Produktseiten aufgeführt. Beginnen Sie mit dem OEM-Kabel, das zur Anschlussgruppe Ihres Messmittels passt, und finden Sie dann das drahtlose Äquivalent im Abschnitt Wireless Options. Beispielsweise listet die Produktseite 905338 die kompatiblen MobileCollect Wireless-Steckverbinder für jedes MobileCollect-Sender-Modell auf. Das MobileCollect Selection Tool kann ebenfalls verwendet werden, um die MobileCollect Wireless-Teilenummern zu finden.
Entscheidungsrahmen:
Nutzen Sie das MobileCollect Selection Tool, um nach Messmittel-Modellnummer oder OEM-Teilecode zu suchen. Die Datenbank indexiert 3.500+ Messmittel, einschließlich Mitutoyo-Instrumenten, mit Steckverbindertyp, empfohlenem MicroRidge-Kabel und kompatiblem Interface — bereits vorab zugeordnet.
Der Messmittelcode ist typischerweise auf der Rückseite oder Unterseite des Instruments aufgedruckt. Geben Sie ihn direkt in das Selection Tool ein oder kontaktieren Sie uns unter sales@microridge.com, um das korrekte Kabel und die passende Interface-Konfiguration für Ihr spezifisches Messstationslayout zu bestätigen.
Kann ich ein 959149 an einem Indikator verwenden, der normalerweise ein 905338 benötigt?
Physisch ja — beide sind Kabel der Gruppe 1 und haben denselben Steckverbinder auf der Messmittelseite. Das 959149 passt an jeden Indikator, der das 905338 verwendet. In der Praxis bleibt die Datensendetaste des 959149 in dieser Anwendung einfach ungenutzt. Das häufigere Problem ist umgekehrt: ein 905338 an einer Messschieberstation, an der der Bediener einen tastenausgelösten Ablesezyklus erwartet. Das funktioniert elektrisch, verändert aber den Workflow — Ablesungen müssen dann über einen Fußschalter oder das Interface kommen.
Mein Indikator ist eine Serie 543 — woher weiß ich, ob er das 905338 oder das 06AGL011 benötigt?
Prüfen Sie den Seriencode am Instrument. ID-C- und ID-F-Indikatoren vor 2023 (Bereich 543-200 bis 543-6XX) verwenden den Gruppe-1-Steckverbinder des 905338. NX-Serien-Indikatoren, die 2023 eingeführt wurden (543-70X, 543-71X, 543-72X, 543-73X), verwenden den Gruppe-6-SF-Steckverbinder des 06AGL011. Die beiden Steckverbinder sind physisch nicht austauschbar — wenn das Kabel nicht einrastet, haben Sie die falsche Gruppe. Nutzen Sie das MobileCollect Selection Tool, um dies anhand der Modellnummer zu bestätigen.
Ich habe einen gemischten Messmittelbestand — einige Mikrometer, einige Messschieber, einige Indikatoren. Brauche ich für jeden Kabeltyp ein anderes Interface?
Nein. Alle Anschlussgruppen führen dasselbe Digimatic-Protokoll in Ihr GageWay- oder MobileCollect-Interface ein. GageWay Pro unterstützt Multi-Messmittel-Konfigurationen über gemischte Kabeltypen hinweg an einem einzigen Interface. MobileCollect unterstützt gemischte Flotten drahtlos, wobei jeder Sender unabhängig von der Kabelgruppe mit seinem Messmittel gekoppelt ist. Instrumente der Gruppe 6 mit D2-Ausgabe werden in der gesamten MicroRidge-Produktlinie vollständig unterstützt.
Was ist der Unterschied zwischen 05CZA624 und 05CZA662 — kann ich eines von beiden an meinem IP-klassifizierten Messmittel verwenden?
Beide sind Kabel der Gruppe 2 mit demselben wasserbeständigen Steckverbinder auf der Messmittelseite, daher passt jedes physisch an jedes Instrument der Gruppe. Das 05CZA624 ist für kühlmittelbeständige Messschieber spezifiziert; das 05CZA662 für kühlmittelbeständige Mikrometer. Wenn das Layout Ihrer Messstation die Geometrie eines Kabels praktischer macht als die des anderen, ist der Tausch elektrisch zulässig.
Was bedeutet „S1“ tatsächlich für mein Datenerfassungssystem — und funktioniert das heute schon?
S1 ist ein Abfrageprotokoll auf Instrumentenebene, das von NX-Serien-Indikatoren (über das 06AGL011) und QuantuMike IP65 Mikrometern (über das 06AGL111) unterstützt wird. Während Standard-Digimatic eine Einweg-Transaktion ist (REQ → Messwert), ermöglicht S1 dem Interface, das Messmittel direkt nach Instrumenten-Metadaten abzufragen: Seriennummer, Modellkennung, Kalibrierdaten. Das ermöglicht Rückverfolgbarkeit auf Instrumentenebene, nicht nur auf Messwertebene. MicroRidges GageSync-Funktion, die diese Daten über den M3E-Sender bereitstellt, ist für Q3 2026 geplant. D2 (Messausgabe mit höherer Auflösung) ist eine separate Fähigkeit von S1 und ist bereits jetzt in der gesamten MicroRidge-Produktlinie aktiv.
Kann ich die Kabellänge verlängern?
Ja — das G-EXT-Verlängerungskabel fügt 8 Fuß In-Line-Länge zwischen jedes Digimatic-SPC-Kabel und Ihr Interface hinzu, ohne Signalverschlechterung.
